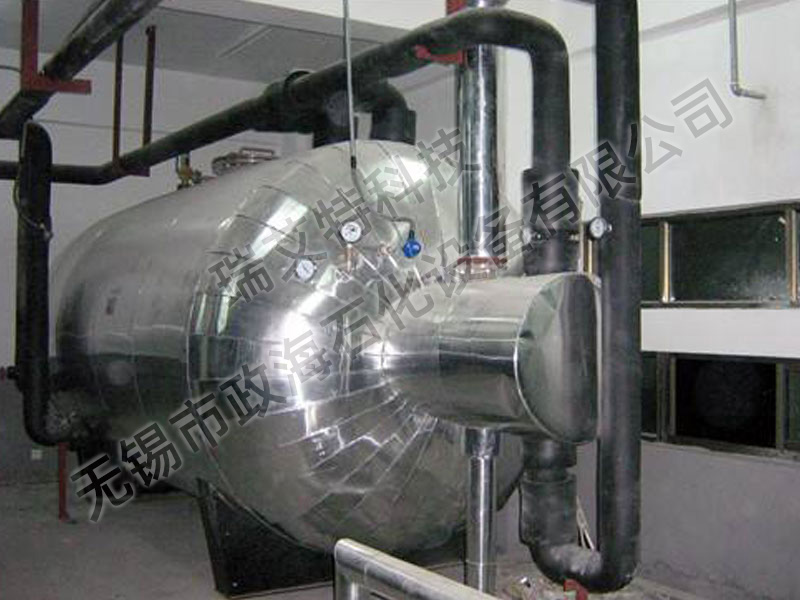

容积式换热器的性能特点:
1.采用新型结构浮动盘管束,提高了传热能力,传热系数倍增。
2.管束采用新型结构,克服了老式浮动盘管束焊接点多的缺点,盘管不易断裂和渗漏,降低设备运行故障,减少维修量,提高产品寿命。
3.自动脱垢能力大大提高。
4.结构紧凑,体积小,任何方向可不预留抽管束空间,维修方便,占地面积小。
5.采用自动温控装置,控温可靠。

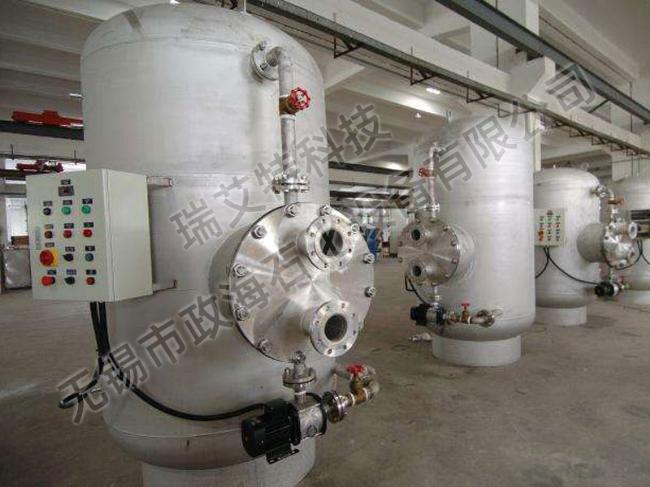

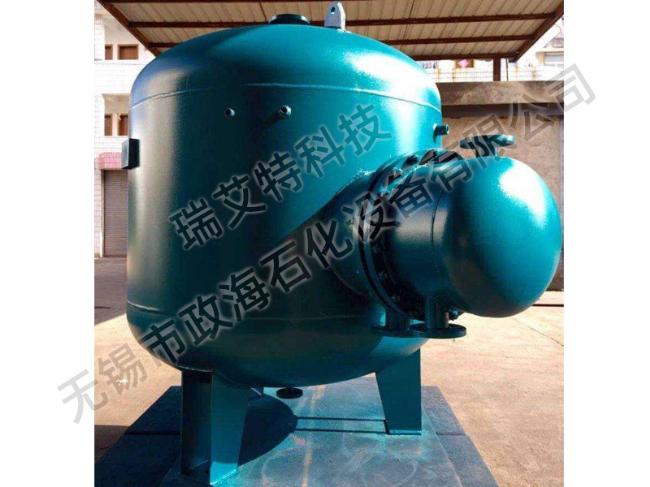

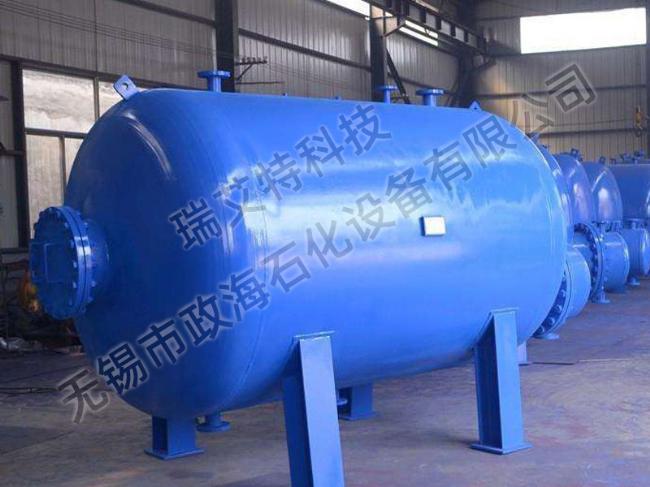

容积式换热器的结构与原理:
换热器主要由上、下端盖、外筒、蒸汽(高温水)导入管、凝结水导出管及浮动盘管束组成。其中,上、下端盖、外筒可根据用户要求由碳素钢或合金不锈钢制成,蒸汽(高温水)导入管、凝结水导出管由不锈钢管制成,浮动盘管束由多组紫铜管组成。
蒸汽(高温水)由蒸汽(高温水)导入管进入并联的浮动盘管束,在盘管内凝结放热,然后进入凝结水导出管。水由设在下端盖上的进水管导入,经折流后进入筒体,自下而上被加热后由设在上端的出水管流出,设在出水管上的测温探头将信号传递给蒸汽(高温水)控制阀,以控制蒸汽(高温水)流量来达到恒温的要求。
容积式换热器的安装使用说明:
1、安装说明:
(1 本换热器应按提供的管路系统进行安装;
(2 运行前应先检查各部件安装是否正确、可靠;
2、使用说明:
(1 运行时,先打开进水阀,关闭出水阀、排污阀,打开旁路阀开启水泵,待有水自旁路流出后,关闭旁路阀,打开出水阀;
(2 打开加热工质的出口阀,再打开进口阀;
(3 用户可根据实际用热量,对以上各阀进行适当的调整;
规 格(m2) | 有效长度(mm) | 外径(mm) | 重量(kg) |
0.5 | 800 | 159 | 60 |
1 | 800 | 159 | 90 |
1.5 | 1200 | 208 | 138 |
2 | 1200 | 220 | 155 |
3 | 1400 | 300 | 236 |
5 | 1200 | 300 | 260 |
10 | 1600 | 400 | 390 |
15 | 2400 | 400 | 560 |
20 | 2600 | 400 | 800 |
30 | 3200 | 450 | 1005 |
40 | 3500 | 500 | 1310 |
50 | 4000 | 500 | 1620 |
60 | 4000 | 500 | 1850 |
70 | 4000 | 500 | 2080 |
80 | 3500 | 600 | 2320 |
90 | 4000 | 600 | 2600 |
100 | 3000 | 700 | 2950 |
